电工基础:色环电阻的识别方法

色环电阻识别方法是指电阻上面用了四道色环或者五道色环或者六道色环来表示电阻值 。可以从任意角度一次性的读取代表电阻值的颜色信息。

色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。

一、应用:

色环标示主要应用圆柱型的电阻器上,如:碳膜电阻、金属膜电阻、金属氧化膜电阻 、保险丝电阻 、绕线电阻。

二、识别顺序:

但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:

技巧1:先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。

技巧2:棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×10000=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×1Ω=140Ω,误差为1%。显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。

三、识别方法:

在早期,一般当电阻的表面不足以用数字表示法时,就会用色环标示法来表示电阻的阻值、公差、规格。 主要分两部分。

第一部分:靠近电阻前端的一组是用来表示阻值。

两位有效数的电阻值,用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。

三位有效数的电阻值,用前四个色环来代表其阻值,如:69.8Ω,698Ω,69.8KΩ,一般用于精密电阻的表示。

第二部分:靠近电阻后端的一条色环用来代表公差精度。

第一部分的每一条色环都是等距,自成一组,容易和第二部分的色环区分。

三色环电阻

第一色环是十位数,第二色环是个位数,第三色环代表倍率。用前三个色环来代表其阻值,如:39Ω,39KΩ,39MΩ。

四色环电阻

四个色环电阻的识别:第一、二环分别代表两位有效数的阻值;第三环代表倍率;第四环代表误差。

例子: 棕 红 红 金

其阻值为12×10^2=1.2kΩ 误差为±5%

误差表示电阻数值,在标准值1200上下波动(5%×1200)都表示此电阻是可以接受的,即在1140-1260之间都是好的电阻。

带有四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内,例如是几点几K、还是几十几K的,再将前两环读出的数”代”进去,这样就可很快读出数来。

五色环电阻

五个色环电阻的识别:第一、二、三环分别代表三位有效数的阻值;第四环代表倍率;第五环代表误差。 如果第五条色环为黑色,一般用来表示为绕线电阻器,第五条色环如为白色,一般用来表示为保险丝电阻器。如果电阻体只有中间一条黑色的色环,则代表此电阻为零欧姆 电阻。

例:红 红 黑 棕 金

其电阻为 220×10^1=2.2KΩ 误差为±5%

第一色环是百位数,第二色环是十位数, 第三色环是个位数,第四色环是应乘颜色次幂颜色次, 第五色环是误差率。

首先,从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%。上例中,最末端色环为金色,故误差率为5%。再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字,上例中,前三条色环都为红红黑,故其对应数字为红2、红2、黑0,其有效数是220。再读取第四条倍数色环,棕1。所以,我们得到的阻值是220×10^1=2.2KΩ。即阻值在2090-2310之间都是好的电阻。 如果第四条倍数色环为金色,则将有效数乘以0.1。如果第四条倍数色环为银色,则乘以0.01。

六色环电阻

六个色环电阻的识别:六色环电阻前五色环与五色环电阻表示方法一样,第六色环表示该电阻的温度系数。

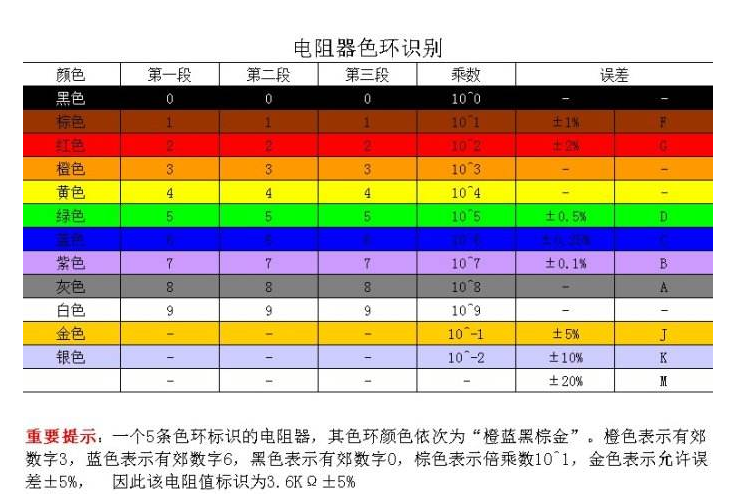

四、对照表

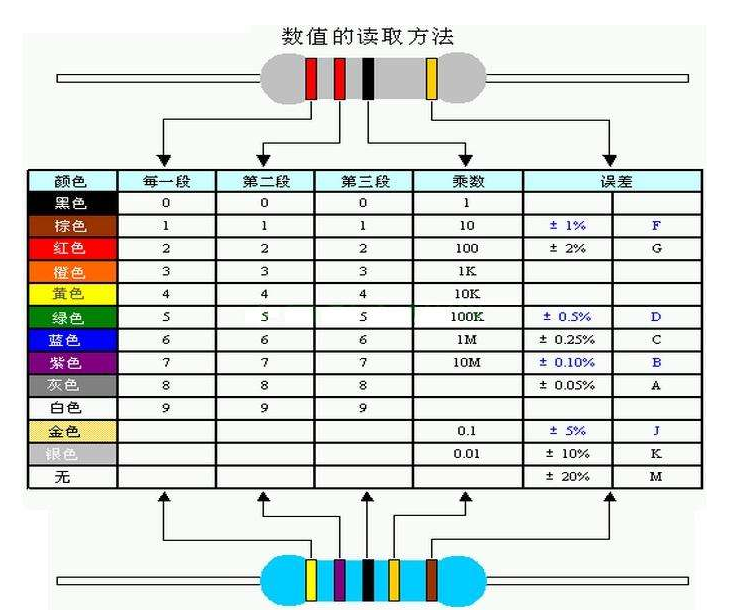

电阻色环对照表

五、识别要点

以四色环为例:

(1)熟记第一、二环每种颜色所代表的数。可这样记忆:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0。这样连起来读,多复诵几遍便可记住。

记准记牢第三环颜色所代表的数量级,这一点是快识的关键。具体是:

金色:0.1

黑色:1

棕色:10

红色:100

橙色:1,000

黄色:10,000

绿色:100,000

蓝色:1000,000

(2)从数量级来看,在体上可把它们划分为三个大的等级,即:金、黑、棕色是欧姆级的;红、橙、黄色是千欧级的;绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。

(3)当第二环是黑色时,第三环颜色所代表的则是整数,即几,几十,几百 kΩ等,这是读数时的特殊情况,要注意。例如第三环是红色,则其阻值即是整几kΩ的。

(表示倍数的4环电阻的第3环或5环电阻的第4环是几就在有效数字后加几个0,若是负数,是几,有效数字的小数点就向左移几位。)

(4)记住第四环颜色所代表的误差,即:金色为5%;银色为10%;无色为20%。

六、举例说明

例1 当四个色环依次是黄、橙、红、金色时,因第三环为红色、阻值范围是几点几kΩ的,按照黄、橙两色分别代表的数”4″和”3″代入,,则其读数为4.3 kΩ。第四环是金色表示误差为5%。

例2 当四个色环依次是棕、黑、橙、金色时,因第三环为橙色,第二环又是黑色,阻值应是整几十kΩ的,按棕色代表的数”1″代入,读数为10 kΩ。第四环是金色,其误差为5%

在某些不好区分的情况下,也可以对比两个起始端的色彩,因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。如果靠近边缘的是这3种色彩,则需要倒过来计算。

色环电阻的色彩标识有两种方式,一种是采用4色环的标注方式,另一种采用5色环的标注方式。两者的区别在于:4色环的用前两位表示电阻的有效数字 ,而5色环电阻用前三位表示该电阻的有效数字,两者的倒数第2位表示了电阻的有效数字的乘数,最后一位表示了该电阻的误差。

对于4色环电阻,其阻值计算方法位:

阻值=(第1色环数值*10+第2色环数值)*第3位色环代表之所乘数

对于5色环电阻,其阻值计算方法位:

阻值=(第1色环数值*100+第2色环数值*10+第3位色环数值)*第4位色环代表之所乘数

例1:某4色环电阻色彩标识如下:

该电阻标称阻值=26*100=260,000,000Ω=260MΩ,误差范围±5%
